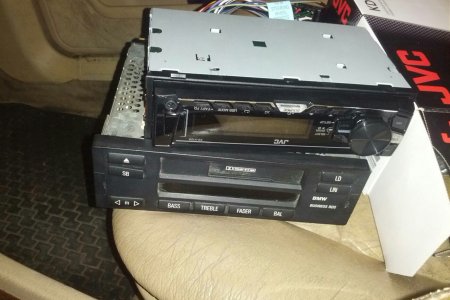

Итак, на нг купил себе магнитолу JVC, альпайн стал сильно дороже, решил потому попробовать JVC KD-X125. Задолбало слушать радио.

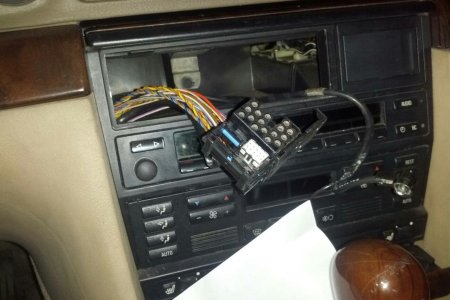

Сегодня дошли руки поставить, сгонял в русь купил ответную часть фишек евро разъема, но по ошибки взял папу, а надо было маму. Ну ничего оказалось, что старая проводка от е30 содержала на себе нужные 2 разъема, отрезал их разматал остатки изоленты, это было самое сложное, кстати.

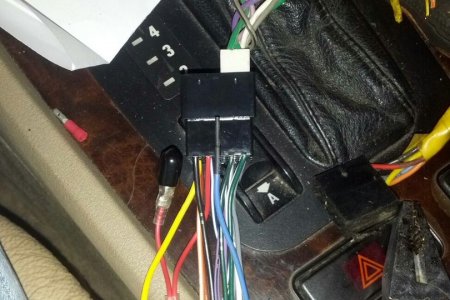

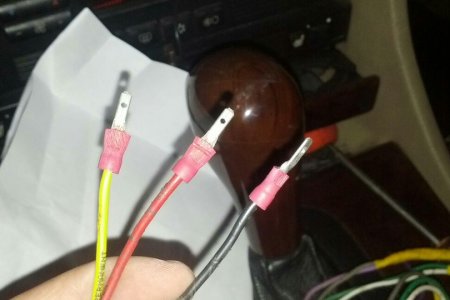

Дальше на концы надел контакты плоские они по диаметру идеально входят в круглые контакты, получается хенд мейд распиновка.

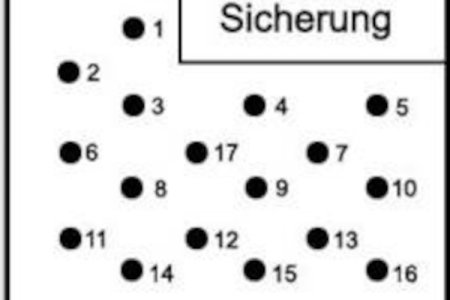

Распиновка аудио разъема BMW E38

01 - Левый передний плюс.  Желтый, красный

02 - Правый передний плюс.  Синий, черный

03 - Левый задний плюс. Желтый, фиолетовый

04 - Заглушение телефона. Белый коричневый

05 - Зажигание +12. Фиолетовый белый

06 - Задний правый. Синий фиолетовый

07 - Шина данных. Желтый

08 - Передний левый минус. Желтый коричневый

09 - Плюс от аккумулятора +12. Красный белый

10 - Управление громкостью от скорости автомобиля. Черный белый

11 - Передний правый минус. Голубой коричневый

12 - Задний левый минус. Желтый серый.

13 - Подсветка. Серый красный

14  - Задний правый минус. Синий серый

15 - Земля минус. Коричневый

16 - Включение антенны или внешнего усилителя плюс. Белый

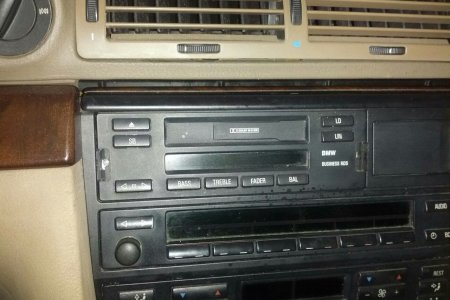

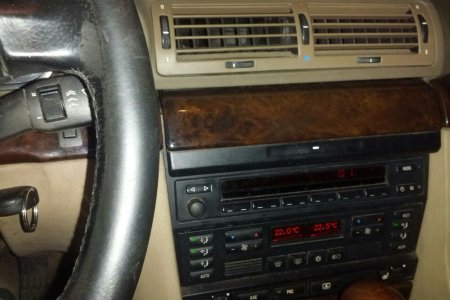

Снял штатную магнитоллу, очень много времени убил на вытаскивание ее, а оказалось надо было ее шевелить и дергать в итоге она выходит. Звук получился хороший, в е38 неплохая аккустика, много верхов но это можно исправить. Звук лучше чем в е53 кстати. Короче я доволен.
