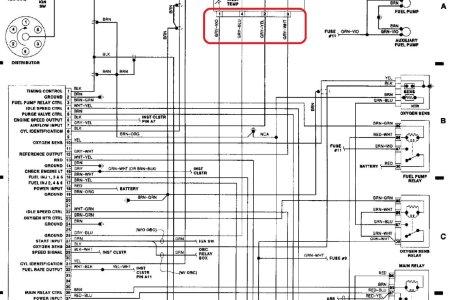

На обратной стороне разъема на месте красного прямоугольника есть номера пинов.

Если ты уверен что провода не нарощенные, то есть другого цвета приходят, то подключать нужно так:

 Первый пин - Серо-Фиолетовый провод идет на 44-й пин ЭБУ

Второй пин - Серо-Желтый провод идет на 7-й пин ЭБУ

Третий пин - Серо-Белый провод идет на 12-й пин ЭБУ

Четвертый пин - Серо-Синий провод идет на 26-й пин ЭБУ.

В стоке идут на прямую без всяких соединений.  На всякий случай - фрагмент схемы подключения ДМРВ

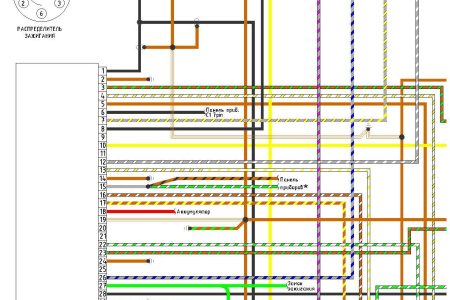

Мотроник схема

Мотроник расходомер
